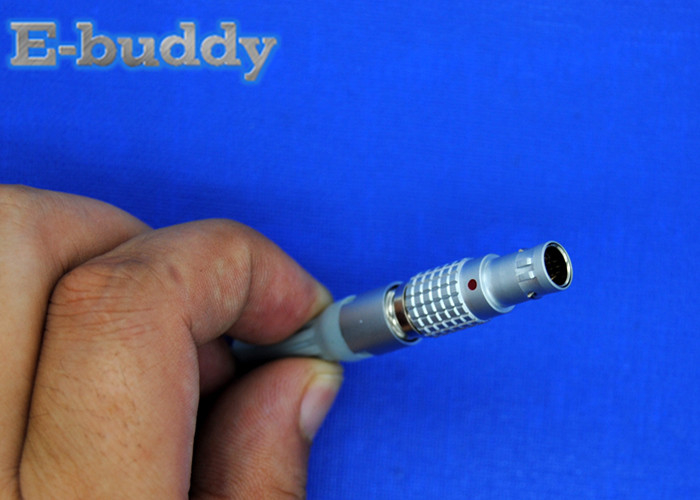

Série de Lemo B 30 tipo conectores FGA.1B.302.CLAD da solda da tomada masculina 2pin 1B do grau

• Shell denomina/modelo: FG*: Tomada reta, aro do cabo
• Fechar: 2 chaves (alpha=30, tomada: contatos masculinos, receptáculo: contatos da fêmea)
• Material do alojamento: (Cromo chapeado) porca de bronze do escudo e do aro, luva de bronze folheado a níquel da trava e partes meados de
• Configuração: 1B.302: Baixa tensão 2
• Tipo do contato: Solda
• Máximo Matings: 5000
• Contacte o diâmetro: 1,3 milímetros (0.051in)
• Diâmetro da cubeta: 1 milímetro (0.039in)
• Condutor contínuo máximo: 0,5 mm^2 (Calibre de diâmetro de fios 20)
• Máximo Stranded Maestro: 0,5 mm^2 (Calibre de diâmetro de fios 20)
• R (máximo): mOhm 3,6
• Vtest (contato-SHELL): 1350 V (C.A.), 1910 V (C.C.)
• Vtest (contato-contato): 1500 V (C.A.), 2120 V (C.C.)

• Obtenha o cabo através da porca do aro da luva em ordem, soldando então o fio do cabo ao isolador um por um, por favor note importante a ordem do fio
• Põe o portador rachado da inserção ao isolador do soldere, para manter o entalhe de companheiro rachado do portador da inserção perfeito com o levantamento do subconjunto do isolador
• põe o aro sobre o direito da posição do cabo, certifique-se do levantamento do companheiro do aro com o entalhe de portador rachado da inserção
• o pust o aro rachado do portador da inserção do subconjunto do isolador no escudo exterior em ordem, certifica-se do levantamento de companheiro rachado do portador da inserção com o entalhe do escudo exterior
• Parafuse a porca do aro firmemente
• Engate a luva à etapa correspondente da porca do aro.
