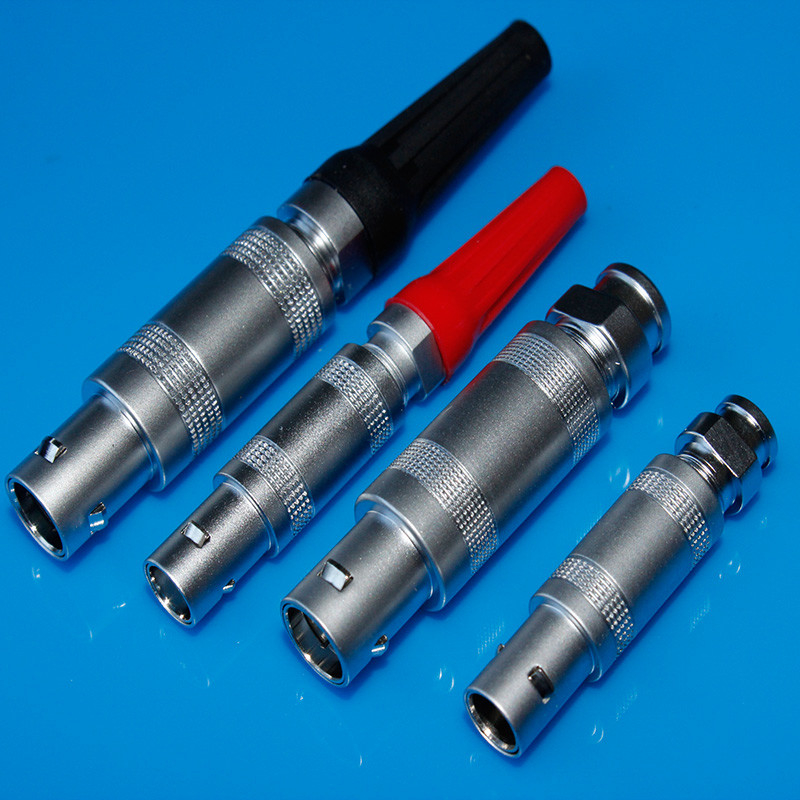

o conector de cabo de 0S 4pin Lemo, série S de Lemo prende os conectores FFA.0S.304.CLA

Conector de cabo FFA.0S.304.CLA de Lemo da tomada masculina das séries 0S 4pin de S

• Shell denomina/modelo: FFA*: Tomada, aro do cabo e porca retos para caber um relevo da curvatura
• Material do alojamento: (Cromo chapeado) porca de bronze do escudo e do aro, luva de bronze folheado a níquel da trava e partes meados de
• Configuração: 0S.304: Baixa tensão 4
• Curren avaliado: 7A
• Tipo do contato: Solda
• Máximo Matings: 5000
• Contacte o diâmetro: 0,7 milímetros (0.028in)
• Diâmetro da cubeta: 0,6 milímetros (0.024in)
• Condutor contínuo máximo: 0,25 mm^2 (Calibre de diâmetro de fios 24)
• Máximo Stranded Maestro: 0,14 mm^2 (Calibre de diâmetro de fios 26)
• R (máximo): mOhm 6,1
• Vtest: 1060 V (C.A.), 1500 V (C.C.)

Nós prometemos todo nosso conjunto de cabo:

• O coordenador profissional avalia suas necessidades
• 100% que testam antes de enviar
• A quantidade pequena é bem-vinda
• Overmold está disponível

Processo:

Antes faça o conjunto de cabo, lá são alguma necessidade de informação confirmam o primeiro, como o conector de cabo, o comprimento, OD, diagrama do fio:

• Cabografe a aplicação (nós precisamos de saber que é para o poder ou o sinal, a seguir nós podemos usar o cabo apropriado para você)
• Comprimento do cabo, cabo OD
• Ambos os conectores dos lados (para o conector, recomende por favor os detalhes do número de modelo ou da especificação)
• Prenda a maneira da conexão (nosso coordenador dará certo um diagrama de conexão que inclui todos os detalhes do cabo para seu confirmtion)

Quando você escolher a tomada, lá o estilo sempre 2 para suas opções: com luva ou sem. Para certificar-se de você ter feito um chioce direito, deixe-me por favor mostrar-lhe a diferença como followings:

Diferença:

Número de modelo:

Sem luva: FGG.0B.304.CLAD52

Com sleevr: FGG.0B.304.CLAD52Z, suporte de Z pela luva

Vantagem:

• Com luva: a luva pode aliviar algum dano ao cabo ao trabalhar
• Sem luva: esta estrutura pode comprimento curto de ambos os conectores, por exemplo, se você somente necessidade faz 6cm-10cm cabo longo, você precisa o uso este estilo, pode ser mais flexível e mais fácil fazer o conjunto de cabo.

veja por favor um nosso cabo feito sob encomenda (é 8cm Lemo longo 2pin a FGJ 6pin para o sistema VERMELHO da câmera):

Estrutura: somente uma diferença pequena na cauda do conector, nenhuma diferença grande da função considera por favor imagens unidas:

sem estilo da luva:

Com estilo da luva:
